パロットカップリング継っ手［鉄製］40A～200A
パロットカップリング継っ手の鉄製表面処理はディスゴ処理を施しております。
クロムフリー超薄膜型高耐食性表面処理
ディスゴ処理とは水素脆性による遅れ破壊が生じては困る鉄鋼製品のために開発したクロムフリーの高耐食性表面処理技術です。
ディスゴ処理は燐片状亜鉛を主成分とするベース塗料と､有機(エポキシ)または無機(珪酸塩)の樹脂を主成分表とするトップ塗料を被処理物に浸漬またはスプレーで塗布後180℃～300℃で加熱処理します。
特徴
- 高耐食性 1000時間以上の塩水噴霧試験に耐えます。
- 無水素脆性 酸洗や電解工程がないので、水素脆性による遅れ破壊の心配がありません。
- クロムフリー クロム・鉛・カドミウム等の有害物質は一切使用していません。
- 低処理温度 処理温度が200℃以下でも可能なので、製品の物性に影響を与えません。
- 耐薬品性 酸性雨に十分耐える処理仕様です。
- 低摩擦係数仕様 低トルクでの締付は作動性良好。

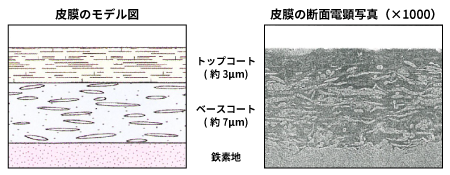

皮膜の構造と防付錆機構
ベースコート
- 電気的防錆作用亜鉛が鉄の代わりに陽極となり、亜鉛の犠牲防食作用により鉄素地を防錆する。
- 化学的防錆作用水、酸素や電解質等の接触や侵入によって亜鉛の塩基性生成物や塩化物が生成され、これらの腐食生成物が皮膜のピンホールを封鎖し、鉄のさび生成因子の侵入を遮断する。
トップコート
- 化学的防錆作用
- バリヤ効果
燐片状アルミニウムが数十層に積層され、ベース皮膜の表面及び隙間部をシールした形となり、外部からのさび生成因子の侵入を抑制する。 - 白錆防止効果
リン酸系防錆顔料から放出された陰イオンが、効果的なキレート作用により亜鉛イオンを不動態化し、亜鉛の白錆生成を抑制する。
- バリヤ効果
- ベース皮膜の保護、強度アップ傷が付きにくく、皮膜全体を強固にする。
※DISGOは(株)日本ラスパート社の登録商標です。
上記に記載のある事項､技術情報ならびに勧告はすべて(株)日本ラスパートにおいての試験その他に基づくものであり、
弊社製品についてその正確性及び完全性の絶対的な保証をするものではありません。
一部製品につきましては他防錆表面処理の場合があります。ご指定のある場合は、その旨お知らせ下さい。
