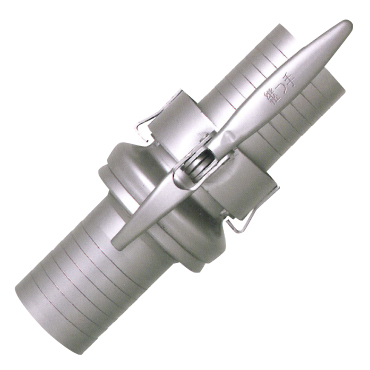

技術資料継っ手の技術資料

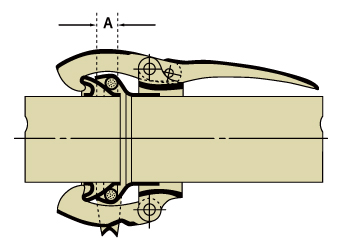

セット時A寸法
| サイズ | A | |
|---|---|---|
| mm | インチ | |
| 50 | 11/2・2 | 20 |
| 70 | 21/2 | 24 |
| 89 | 3 | 27 |
| 108 | 4 | 34 |
| 133 | 5 | 33 |
| 159 | 6 | 32 |
| 216 | 8 | 39 |
上記A寸法は目安値です。
芯振時の計測箇所・製作ロットにより多少前後します。
耐圧力
| サイズ | 最高使用圧力 （常温） |
試験圧力 | |
|---|---|---|---|
| mm | インチ | ||
| 50 | 11/2・2 | 1.17MPa （12kgf/cm2） |
1.77MPa （18kgf/cm2） |
| 70 | 21/2 | ||
| 89 | 3 | ||
| 108 | 4 | 0.98MPa （10kgf/cm2） |
1.47MPa （15kgf/cm2） |
| 133 | 5 | 0.78MPa （8kgf/cm2） |
1.17MPa （12kgf/cm2） |
| 159 | 6 | ||
| 216 | 8 | 0.49MPa （5kgf/cm2） |
0.735MPa （7.5kgf/cm2） |
上記耐圧力は“パロットカップリング 継っ手”単体での常温時における水圧力です。
常用圧力としては、上記数値の 1/2 で設定してください。
気体搬送の場合は、上記数値の 1/3 以下でご使用ください。
耐温度
Oリング材質による耐寒（最低使用温度）。
耐熱（最高使用温度）
| 材質 | 温度 |
|---|---|
| NR = 天然ゴム | -20℃～80℃ |
| CR = クロロプレンゴム | -20℃～100℃ |
| NBR = ニトリルゴム | 0℃～100℃ |
| Si = シリコンゴム | -30℃～150℃ |
| FPM = フッ素ゴム | 0℃～180℃ |
上記耐温度は、流体及び諸条件により異なります。また、連続・不連続による使用の場合も異なります。上限・下限近くで設計される場合はお問い合わせ下さい。
※低温時は、Oリングの硬度が上がり、多少接続が硬い場合があります。
