着脱操作は極めて簡単!ワンタッチで工具不要の配管継手パロットカップリング継っ手

“パロットカップリング継っ手”とは、流体(液体、粉体、気体など)搬送配管(ホース、チューブ、鋼管など)を簡単に設置できる配管継手として開発された製品で、『着脱頻度の多いところ』『短時間での作業を要求されるところ』『作業性の悪いところ』など、最短の時間と最小の労力で着脱することを目的とした多目的ワンタッチ配管継手です。
“継っ手カップリング”は、材質が鉄製でディスゴ処理(防錆処理)した製品とステンレス製(SUS304・SUS316)とがあり、あらゆる使用条件や用途に於いても安全で確実に吸入と排出ができるよう徹底した品質管理の下に製造されています。

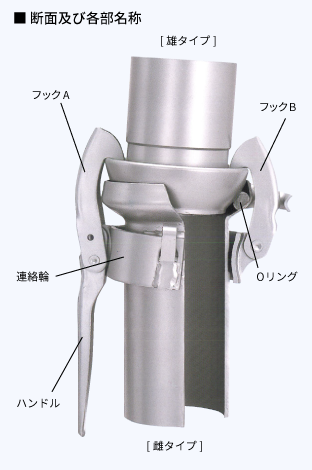

パロットカップリング継っ手断面及び各部名称

用途

  • 各種液体搬送
  • 各種粉体搬送
  • 各種気体搬送
  • その他ステンレス製を用いて食品、化学薬品等の搬送

目的

  • 仮設配管施工の合理化液体、気体、粉体、粘度物質などの搬送ラインに
  • 配管ライン変更の合理化交換作業をスムーズに
  • 保全の合理化配管洗浄等、メンテナンス作業時間の短縮

お取り扱いのご注意

  • 2点どめのため、接続は必ずフックが荷重及び圧力を受けるよう接続してください。
  • 接続時、どちらか一端が固定されていない場合、荷重が極力接続部に掛からないようにして下さい。
    荷重を掛け続けてご使用になられると、最悪の場合、Oリングの歪み・変形等により、シール性が著しく悪化するおそれがあります。
    また、荷重が掛かる場合の常用圧力設定及び振動は抑えてください。
  • ポンプ等、機器を吊り下げてのご使用は避けて下さい。
  • 継手の接続部を踏台代わりなど、横からの応力は掛けないでください。
    ※ご注意にも拘わらず上記のようなご使用を長時間されますと色々な不可の応力による要因で、
    接続部に相当の負担が掛かり金属疲労をおこし、接続部がはずれるおそれがあります。
  • 本製品をご使用の場合は、必ず技術資料を参考に本体及びOリング材質の選定をし、ご使用ください。
  • 材質の選定で不明な点がございましたらご相談ください。
  • ホース等の曲げ荷重が多少掛かる場合は、別売りの安全ピンでロックしてください。
    ※無理なご使用は本製品の寿命を縮めるだけでなく、事故につながる恐れがありますのでご注意ください。

ページTOPへ

継っ手の特長(4つのポイント)

  1. ワンタッチで迅速に着脱できる

    ■継っ手装着の作業手順

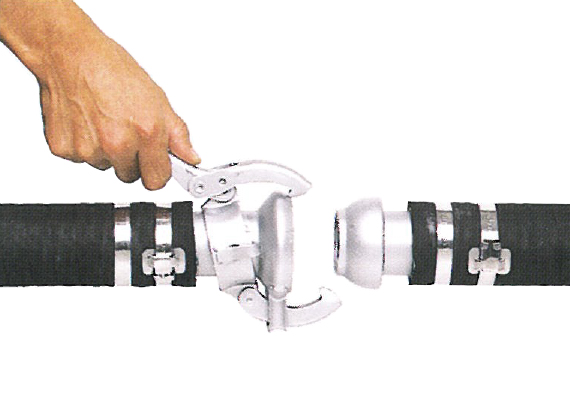

    1. 1)継手のハンドルを手前に引く

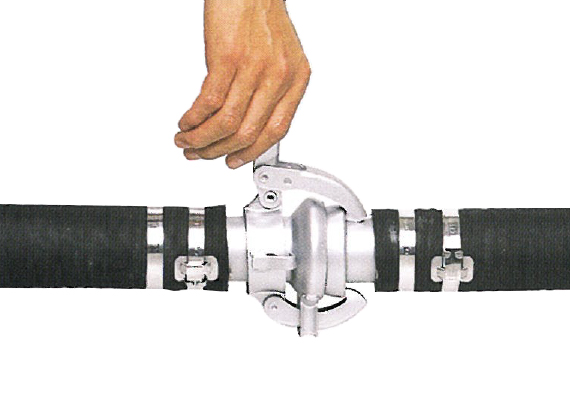

    2. 2)フックが確実に雄タイプに掛かっているかを確かめる

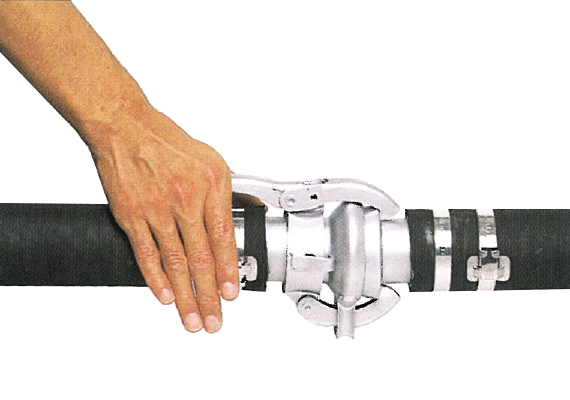

    3. 3)ハンドルを倒す
      ※ハンドルは握らずに倒してください。握って倒しますとタイプによって手を挟む恐れがあります。
  2. 角度を得て接続できる

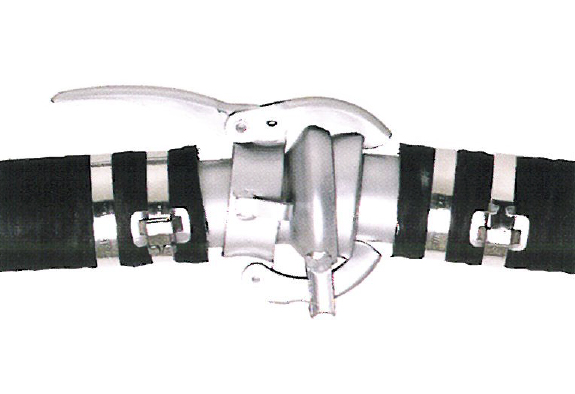

    継っ手イメージ

    芯合わせの必要がなく、大口径の着脱や作業性の悪い場所(狭い、暗い等)でも手軽に着脱が可能です。

    ■各サイズ変位角度
    サイズ 呼称 50 70 89 108 133 159 216
    インチ 11/2・2 21/2 3 4 5 6 8
    最大変位角度 15° 15° 15° 15° 10° 10°
  3. 構造が簡単で機密性がよい

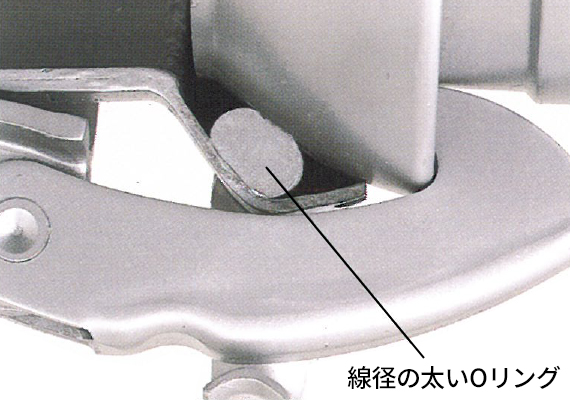

    線径の太いOリング イメージ

    • Oリング(シール材)にボリュームがあるので、変位の角度で接続されても確実にシールされ、吸入、排出はもちろん気体類にも使用できます。
    • 取り替え部品はOリング(シール材)だけになります。

    ※当社のOリング(シール材)は厳正な材料で製作されておりますが、ゴムの弾性は永久的なものではありません。定期的に交換が必要です。
    耐熱、耐寒、耐薬品、耐摩耗等の条件下で誤った材質選定をされますと寿命が著しく短くなり、ひどい場合は全く耐えません。
    技術資料 や 耐薬品性材質選定 を参考にされるか、ご相談ください。

  4. オーダーメイドシステム

    いろいろな継手の特殊加工も承ります。
    特殊条件の用途にも応えるべく継手の特殊品の製作にも力をいれております。

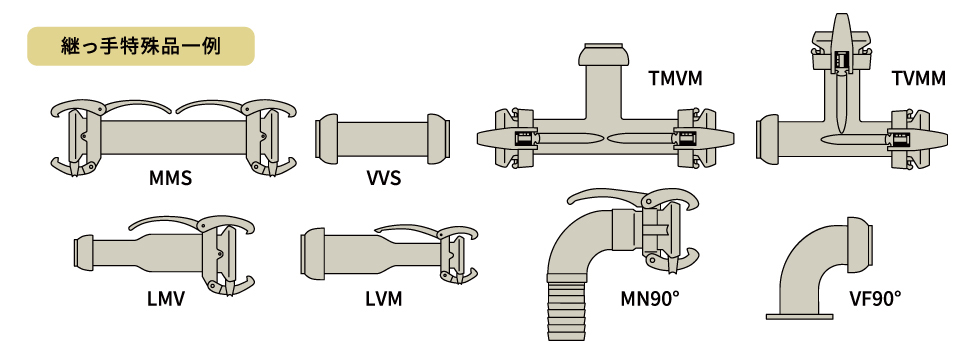

    継っ手特殊加工品一覧

    [その他]
    • 長短尺品
    • 小径・大径
    • 特殊捻
    • 特殊フランジ
    • 曲管
    • 熱処理
    • 表面処理
    • 異種接手合体

    特殊加工お見積承っております

ページTOPへ

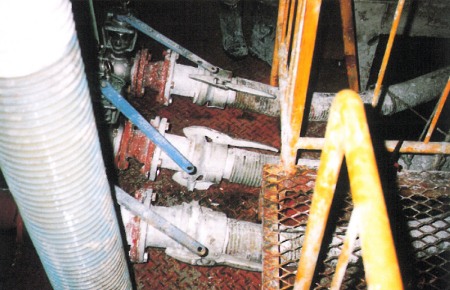

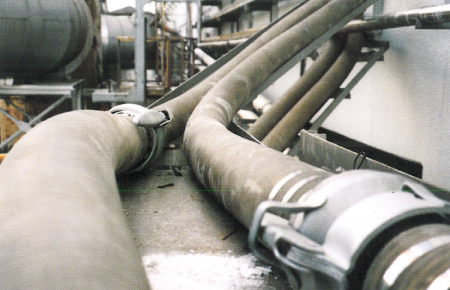

ご利用事例

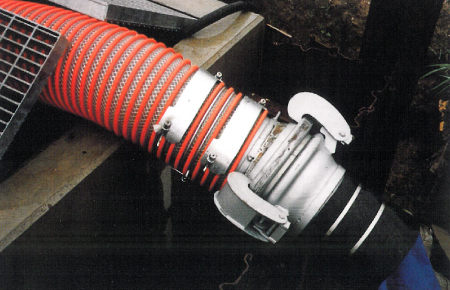

  • 継っ手ご利用事例1

    使用商品

    MN ホースニップルタイプ
    VN ホースニップルタイプ

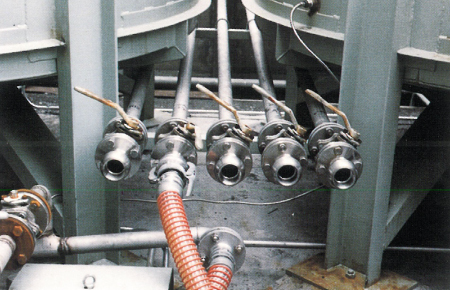

  • 継っ手ご利用事例2

    使用商品

    MN ホースニップルタイプ
    VN ホースニップルタイプ

  • 継っ手ご利用事例3

    使用商品

    MN ホースニップルタイプ
    VN ホースニップルタイプ

  • 継っ手ご利用事例4

    使用商品

    MN ホースニップルタイプ
    VN ホースニップルタイプ

数字でわかる!大塔テック

2017年度版

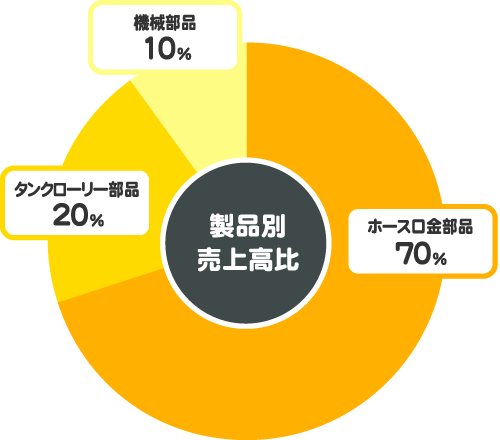

製品別売上高比

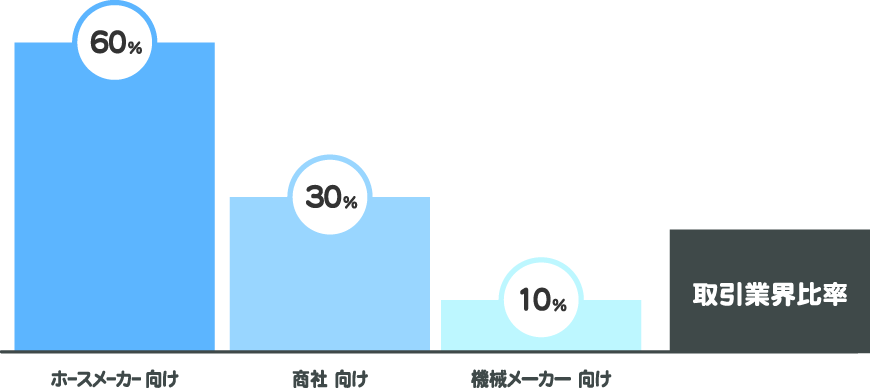

取引業界比率

ページTOPへ

商品一覧

  • パロットカップリング継っ手鉄製イメージ

    パロットカップリング 継っ手
    鉄製

    40A〜200A

    商品詳細ページ

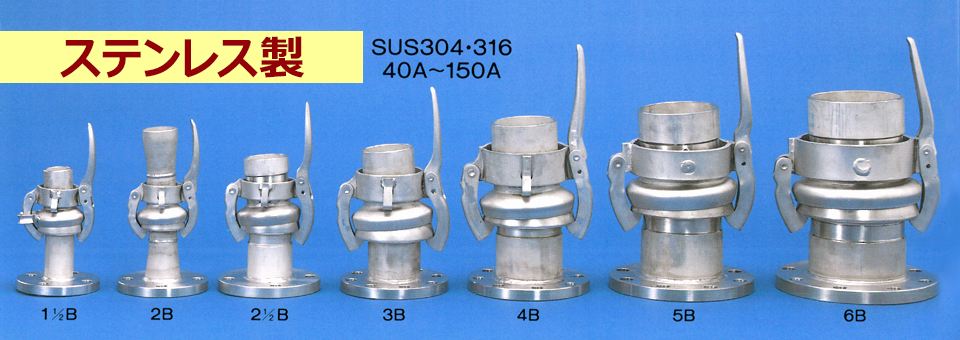

  • パロットカップリング継っ手ステンレス製イメージ

    パロットカップリング 継っ手
    ステンレス製

    SUS304・316 40A〜150A

    商品詳細ページ

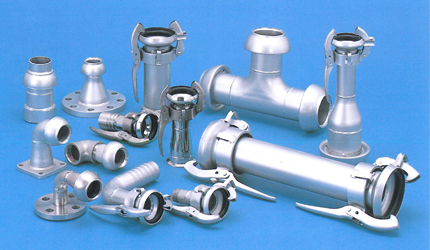

  • パロットカップリング 継っ手
    特殊加工品

    継っ手特殊加工品イメージ

  • パロットカップリング継っ手カタログ

    パロットカップリング継っ手<鉄製&ステンレス製>
    総合パンフレットPDF [2018年度版]
